Définir les paramètres d'impression

Cette action permet d'affiner les paramètres relatifs au pilote d'imprimante. Ces paramètres concernent la vitesse et le contraste des imprimantes d'étiquettes, ou le réservoir à papier pour les imprimantes laser.

Les paramètres d'imprimante s'appliquent uniquement à l'impression en cours. Ils ne sont pas mémorisés pour les déclencheurs suivants.

Avertissement :

Vos paramètres à partir de l'action Définir les paramètres d'impression ne s'appliquent pas lorsque vous prévisualisez ou réimprimez des étiquettes à partir de votre Control Center.

Vous pouvez l'éviter avec Utiliser les propriétés de l'imprimante enregistrées dans : Étiquette option . Les propriétés de l’imprimante peuvent varier d’un pilote à l’autre, et également d’une imprimante à l’autre.

Note

Après l'action Configurer l'imprimante pour changer le nom de l'imprimante, il faut ensuite utiliser l'action Configurer les paramètres d'impression . Avant d'appliquer la structure DEVMODE au pilote d'imprimante, il faut commencer par charger les paramètres de l'imprimante par défaut. Ce qui sera effectué par l'action Installer l'imprimante. Le DEVMODE est compatible uniquement avec le DEVMODE du même pilote d'imprimante.

À propos : Ce groupe identifie l'action sélectionnée.

Nom : permet de définir un nom pour l'action. Cela permet de reconnaître plus facilement l'action dans la liste des actions de la solution. Par défaut, le nom de l'action provient de son type.
Description : Informations personnelles sur l'action. Mettre une description qui explique l'objectif et le rôle de l'action dans la solution.
Type d'action : Information en lecture seule sur le type d'action sélectionné.

Le groupe Paramètres d'impression permet d'affiner les paramètres avant l'impression.

Bac : Nom du bac contenant le support d'étiquettes. Cette option est utilisée généralement avec les imprimantes laser et à jet d'encre ayant différents bacs à papier. Le nom du bac à papier fourni doit correspondre au nom du bac du pilote d'imprimante. Vérifier les propriétés du pilote d'imprimante pour plus de détails.
Vitesse d'impression : Définit la vitesse d'impression. Ce paramètre écrase celui qui est défini dans l'étiquette. La valeur fournie doit se situer dans la gamme de valeurs acceptables.

Exemple 79. Exemple:

Le premier modèle d'imprimante accepte une gamme de valeurs de 0 à 30, tandis que le second modèle d'imprimante accepte des valeurs de -15 à 15. Pour plus d'informations, voir les propriétés du pilote d'imprimante.
Contraste : Définit le contraste des objets imprimés sur le papier et écrase les paramètres de l'étiquette. La valeur fournie doit se situer dans la gamme de valeurs acceptée par l'imprimante.
Décalage d'impression X : Applique le décalage horizontal. L'impression de l'étiquette sera déplacée horizontalement du nombre de pixels spécifiés. Un décalage négatif est possible.
Décalage d'impression Y : Applique le décalage vertical. L'impression de l'étiquette sera déplacée verticalement du nombre de pixels spécifiés. Un décalage négatif est possible.

Conseil

Tous les paramètres d'impression peuvent être soit codés en dur, soit fournis dynamiquement par une variable nouvelle ou existante.

Le groupe Avancé permet de personnaliser les paramètres d'impression envoyés avec le travail d'impression.

Tous les paramètres de l'imprimante, tels que la vitesse d'impression, le contraste, le type de support, le décalage et autres peuvent être définis comme suit:

Définis dans une étiquette
Rappelés depuis le pilote d'imprimante
Rappelés depuis l'imprimante au moment de l'impression

Les méthodes utilisables dépendent du pilote d'imprimante et des possibilités de l'imprimante. Le mode d'impression (Rappel des paramètres de l'étiquette, du pilote ou de l'imprimante) est configurable à la conception de l'étiquette. Il faut parfois appliquer ces paramètres d'imprimante au moment de l'impression. Ils peuvent varier à chaque impression.

Exemple 80. Exemple:

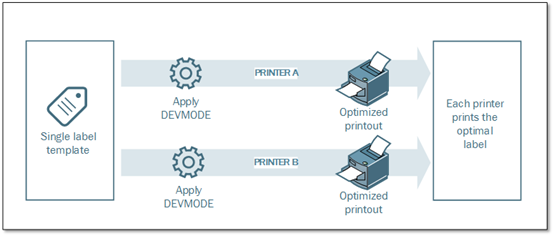

Une seule étiquette peut être imprimée sur différentes imprimantes, mais chaque imprimante nécessite des paramètres légèrement différents. Les imprimantes de différents fabricants n'utilisent pas les mêmes valeurs de vitesse ou de température. De plus, certaines imprimantes requièrent un décalage vertical ou horizontal pour imprimer l'étiquette au bon endroit. Durant la phase de test, il faut déterminer les meilleurs paramètres pour chaque imprimante utilisée et les appliquer à un masque d'étiquette unique juste avant d'imprimer. Cette action va appliquer les paramètres correspondants pour chaque imprimante définie.

Cette action requiert la réception des paramètres d'impression sous une structure DEVMODE. Il s’agit d’une structure de données aux normes Windows comportant les informations concernant l'initialisation et l'environnement d'une imprimante.

L'option Paramètres d'imprimante appliquera les paramètres d'imprimante personnalisés. Liste des entrées disponibles :

DEVMODE encodé en base64 - Données fixes. Dans ce cas, Il faut fournir le DEVMODE de l'imprimante encodé dans une chaîne de caractères Base64 directement dans le champ d'édition. Quand l'action est exécutée, elle convertit les données encodées en Base64 sous forme binaire.
DEVMODE encodé en base64 - Données variables. Dans ce cas, la source de données sélectionnée doit contenir le DEVMODE encodé Base64. Activer la source de données et sélectionner la variable appropriée dans la liste. Quand l'action est exécutée, elle convertit les données encodées en Base64 sous forme binaire.
DEVMODE binaire - données variables (disponible dans Automation Builder). Dans ce cas, la variable sélectionnée doit contenir le DEVMODE sous sa forme binaire native. Activer la source de données et sélectionner la variable appropriée dans la liste. Quand elle est exécutée, l'action va utiliser le DEVMODE tel quel, sans aucune conversion.

Note

Si la variable fournit un DEVMODE binaire, il faut que la variable sélectionnée soit définie comme variable binaire dans la configuration du déclencheur.

Note

Il faut que l'action Installer l'imprimante soit définie avant cette action.

Paramètres d'étiquette annule les propriétés d'étiquette définies dans Propriétés de l'étiquette dans Designer. Utilisez cette option quand vous imprimez vos étiquettes sur une imprimante ou un support avec différentes propriétés, selon la définition figurant dans Propriétés de l'étiquette dans Designer. Avec cette option, vous pouvez :

Modifier les dimensions de vos étiquettes (largeur et hauteur).
Modifiez les marges des étiquettes ou en ajouter.
Désactiver le massicot.
Désactiver l’impression par lot.
Appliquer différents stocks en modifiant le paramètre Etiquettes en transverse (compte horizontal et vertical, écarts, ordre de traitement).
Redéfinir l’orientation Portrait ou Paysage.
Faire pivoter les étiquettes de 180°.

PowerForms applique les Paramètres de l'étiquette au moment de l'impression. Les paramètres de l’étiquette ne sont pas enregistrés dans vos modèles d’étiquettes. Vous pouvez fournir des paramètres d’étiquettes sous forme de données utiles XML.

Exemple de paramètres d'étiquette au format XML

Cet exemple présente une vue structurelle des paramètres d’étiquette et de leurs attributs.

<LabelSettings>
    <Width>100</Width>
    <Height>30</Height>
    <Margin>
        <Left>2</Left>
        <Right>3</Right>
        <Top>4</Top>
        <Bottom>5</Bottom>
    </Margin>
    <LabelsAcross>
        <Horizontal>
            <Count>2</Count>
            <Gap>4</Gap>
        </Horizontal>
        <Vertical>
            <Count>3</Count>
            <Gap>5</Gap>
        </Vertical>
        <ProcessingOrder>HorizontalTopRight</ProcessingOrder>
    </LabelsAcross>
    <Orientation>Paysage</Orientation>
    <Rotated>vrai</Rotated>
    <DisableCutter/>
    <DisableBatchPrinting/>
    <PaperType>Rouleau ou feuille</PaperType>
    <PaperName>A5</PaperName>
</LabelSettings>

Spécification XML des paramètres d'étiquette

Cette section contient une description de la structure du fichier XML pour définir les Paramètres et valeurs de l'étiquette .

<?xml version="1.0" encoding="utf-8"?>
<xs:schema attributeFormDefault="unqualified" elementFormDefault="qualified" xmlns:xs="http://www.w3.org/2001/XMLSchema">
  <xs:simpleType name="nonNegativeFloat">
    <xs:restriction base="xs:float">
      <xs:minInclusive value="0"/>
    </xs:restriction>
  </xs:simpleType>
  <xs:element name="LabelSettings">
    <xs:complexType>
      <xs:all>
        <xs:element name="DisableCutter" minOccurs="0" maxOccurs="1">
          <xs:complexType>
            <xs:sequence/>
          </xs:complexType>
        </xs:element>
        <xs:element name="DisableBatchPrinting" minOccurs="0" maxOccurs="1">
          <xs:complexType>
            <xs:sequence/>
          </xs:complexType>
        </xs:element>
        <xs:element name="Width" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
        <xs:element name="Height" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
        <xs:element name="Margin" minOccurs="0" maxOccurs="1">
          <xs:complexType>
            <xs:all>
              <xs:element name="Left" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
              <xs:element name="Right"  type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
              <xs:element name="Top"  type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
              <xs:element name="Bottom" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
            </xs:all>
          </xs:complexType>
        </xs:element>
        <xs:element name="LabelsAcross" minOccurs="0" maxOccurs="1">
          <xs:complexType>
            <xs:all>
              <xs:element name="Horizontal" minOccurs="0" maxOccurs="1">
                <xs:complexType>
                  <xs:all>
                    <xs:element name="Count" type="xs:nonNegativeInteger" minOccurs="0" maxOccurs="1" />
                    <xs:element name="Gap" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
                  </xs:all>
                </xs:complexType>
              </xs:element>
              <xs:element name="Vertical" minOccurs="0" maxOccurs="1">
                <xs:complexType>
                  <xs:all>
                    <xs:element name="Count" type="xs:nonNegativeInteger" minOccurs="0" maxOccurs="1" />
                    <xs:element name="Gap" type="nonNegativeFloat" minOccurs="0" maxOccurs="1"/>
                  </xs:all>
                </xs:complexType>
              </xs:element>
              <xs:element name="ProcessingOrder" minOccurs="0" maxOccurs="1">
                <xs:simpleType>
                  <xs:restriction base="xs:string">
                    <xs:enumeration value="HorizontalTopLeft"/>
                    <xs:enumeration value="HorizontalTopRight"/>
                    <xs:enumeration value="HorizontalBottomLeft"/>
                    <xs:enumeration value="HorizontalBottomRight"/>
                    <xs:enumeration value="VerticalTopLeft"/>
                    <xs:enumeration value="VerticalTopRight"/>
                    <xs:enumeration value="VerticalBottomLeft"/>
                    <xs:enumeration value="VerticalBottomRight"/>
                  </xs:restriction>
                </xs:simpleType>
              </xs:element>
            </xs:all>
          </xs:complexType>
        </xs:element>
        <xs:element name="Orientation" minOccurs="0" maxOccurs="1">
          <xs:simpleType>
            <xs:restriction base="xs:string">
              <xs:enumeration value="Portrait"/>
              <xs:enumeration value="Landscape"/>
            </xs:restriction>
          </xs:simpleType>
        </xs:element>
        <xs:element name="Rotated" type="xs:boolean" minOccurs="0" maxOccurs="1"/>
      </xs:all>
    </xs:complexType>
  </xs:element>
</xs:schema>

Exécution d'une action et traitement d'erreur

Chaque action peut être soumise à condition. Une action conditionnelle ne fonctionne que quand les conditions fournies lui permettent de fonctionner. Pour définir ces conditions, cliquer sur Afficher les options d'exécution et de gestion des erreurs.

Options d'exécution existantes :

Activée : Spécifie si l'action est activée ou désactivée. Seules les actions activées seront exécutées. Cette fonctionnalité est utilisable lors du test d'un formulaire.
Condition : définit une expression de programmation d'une ligne qui doit fournir une valeur booléenne (vrai ou faux). Quand le résultat de l'expression est vrai, l'action s'exécute. Une condition permet d'éviter que l'action soit exécutée chaque fois.

Options de Traitement d'erreurs :

Ignorer l'échec : Spécifie si une erreur doit être ignorée. Si elle est activée, l'exécution des actions continue même si l'action en cours a échoué.
Remarque
Les actions indentées qui dépendent de l'action actuelle ne seront pas exécutées en cas d'échec. L'exécution des actions continuera avec l'action suivante qui se trouve au même niveau que l'action actuelle. L'erreur est enregistrée dans le journal, mais elle n'interrompt pas l'exécution de l'action.

Exemple

À la fin de l'impression, il est possible d'envoyer la mise à jour du statut à une application externe en utilisant l'action Requête HTTP . Si l'action d'impression échoue, le déclencheur arrête le traitement des actions. Pour effectuer le rapport, même après un échec d'impression, l'action Imprimer l'étiquette doit avoir l'option Ignorer l'échec activée.

Enregistrer l'erreur dans une variable : permet de définir une variable pour y enregistrer l'erreur. La raison de l'erreur est aussi enregistrée dans les variables internes ActionLastErrorId et ActionLastErrorDesc.
