Verwenden Sie das Bild-Objekt, um grafischen Inhalt zu einem Etikett hinzuzufügen. Die folgenden Dateiformate werden unterstützt:

• Portable Network Graphic (*.png)
• PDF (*.pdf)
• Adobe Photoshop (*.psd)
• Scalable Vector Graphics (*.svg)
• Paintbrush (*.pcx)
• JPEG-Bitmaps (*.jpg, *.jpeg, *.jpe)
• TIFF-Bitmaps (*.tif, *.tiff)
• Enhanced Windows Metafile (*.emf)
• Windows Metafile (*.wmf)
• Windows Bitmap (*.bmp)
• Graphics Interchange Format (*.gif)

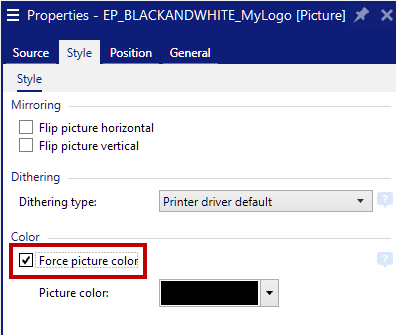

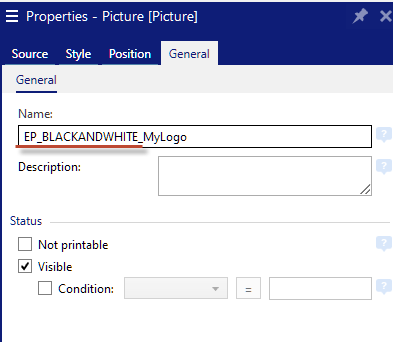

Präfix EP_BLACKANDWHITE_ hinzufügen (links) oder die Option Bildfarbe erzwingen aktivieren (rechts)

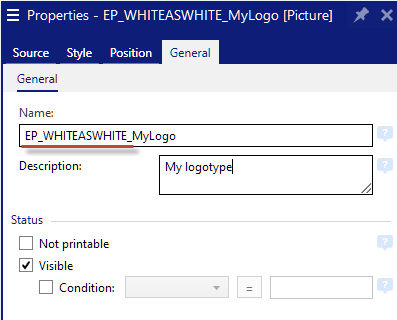

Sie können Ihre Bilder zwingen, weißen Inhalt als weiße "Farbe" zu drucken. Sie können diese Funktion aktivieren, indem Sie das Präfix EP_WHITEASWHITE_ zum Bildobjekt Name hinzufügen.

Quelle

Verbundene Datenquelle definiert die Inhaltsquelle des ausgewählten Objekts.

• Variable Tastatureingabe: eine Art von Variable, die es Ihnen ermöglicht, bei jedem Druckauftrag einen anderen Inhalt für ein Feld mit Eingabeaufforderung anzugeben.
• Variablen: vordefinierte Variablenwerte, die als Objektinhalt verwendet werden.
• Funktionen: Transformations-Tools für Eingabedaten.
• Datenbanken: Datenbankwerte, die als Objektinhalt verwendet werden.

Daten definiert die Inhaltsquelle des ausgewählten Objekts.

• Festdaten: manuell eingegebener fester Text.

• Variable Tastatureingabe: eine Art von Variable, die es Ihnen ermöglicht, bei jedem Druckauftrag einen anderen Inhalt für ein Feld mit Eingabeaufforderung anzugeben.

• Zähler: zeigt den aktuellen Zählerwert auf dem Etikett an.

Das Inhalt-Feld wird für die Eingabe von Objektinhalt verwendet.

Um den Inhalt des Bildobjekts (neu) zu definieren, klicken Sie auf Durchsuchen und wählen Sie die Datei aus, die auf dem Etikett angezeigt werden soll.

Bild in ein Dokument einbetten: speichert das Bild in der Etikettendatei. Die Verbindung zur ursprünglichen Bilddatei wird verworfen.

Eingebettetes Bild in Datei speichern: das eingebettete Etikettenbild wird als separate Datei gespeichert.

Base64-codierte Grafiken

Base64 ist eine Binär-zu-Text-Kodierungsmethode, die Ihre Grafikdateien in Textdateien kodiert. Verwenden Sie Base64-codierte Grafiken auf Ihren Etiketten oder Formularen, wenn Sie direkt von Ihrer Datenbank aus auf Ihre Grafiken zugreifen möchten und nicht über Dateipfade auf Ihrer Festplatte.

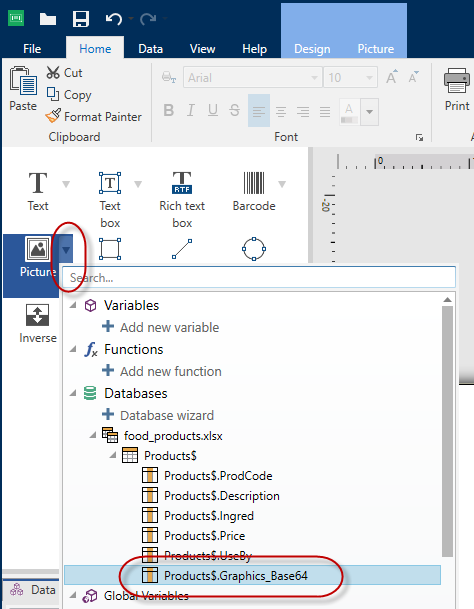

Verbinden Sie Ihre Bild -Objekte mit Datenbankfeldern, die Base64-Inhalt enthalten. Designer erkennt Base64-Textinhalte automatisch und zeigt Textinhalte als Bilder auf Ihren Etiketten oder Masken an.

Unterstützung von BLOB-Feldern

Binary Large Objects (BLOBs) sind Sammlungen von Binärdaten. BLOBs sind typischerweise Bilder, Audioobjekte oder andere Multimediaobjekte. Datenbanken speichern BLOBs als einzelne Einheiten. Moderne Datenbanken wie SQL, MySQL und Oracle unterstützen BLOB-Felder.

Verwenden Sie BLOB-Datenbankfelder für Ihre Etiketten oder Masken, um direkt von Ihrer Datenbank aus auf Ihre Grafiken zuzugreifen und Sie keine Dateipfade zu Grafiken auf Ihrer Festplatte verwenden wollen.

Verbinden Sie Ihre Bild -Objekte MIT Ihrem BLOB-Datenbankfeld. Designer erkennt BLOB-Inhalte automatisch und zeigt die Inhalte als Bilder auf Ihren Etiketten oder Masken an.

Stil

Farbverarbeitung bestimmt die Art der Farbbänder.

Spiegelung ermöglicht Ihnen, Ihr Bild horizontal oder vertikal zu spiegeln.

Die Gruppe Dithering ermöglicht es Ihnen, die am besten geeignete Dithering-Methode zum Drucken von Bildern auf Etiketten in Schwarzweiß auszuwählen.

Dithering-Typ wählt die Dithering-Methode aus:

• Druckertreiber-Standard: für das Bildobjekt wird keine Dithering-Methode ausgewählt. Beim Drucken in Schwarzweiß nutzt der Druckertreiber seine eigene Dithering-Methode.

• Geordnet: führt das Dithering durch Anwendung einer Schwellenwert-Zuordnung (Matrix mit Zellen) auf die angezeigten Pixel aus. Wenn der Wert des Pixels (innerhalb eines Bereichs von 0 bis 9) geringer ist als die Nummer in der entsprechenden Zelle der Matrix, färbt der Algorithmus das Pixel schwarz, und andernfalls weiß.

• Schwellenwert: legt einen Schwellenwert fest, mit dem jedes Pixel verglichen wird. Wenn der ursprüngliche Pixelwert höher als der Schwellenwert ist, wird das Pixel weiß gefärbt. Je niedriger der Schwellenwert, desto höher der Anteil von weiß gefärbten Pixeln.

• Floyd Steinberg: führt das Dithering anhand von Fehlerdispersion aus. Dieser Algorithmus führt zu einem Ergebnis, das dem Original am nächsten kommt, ist aber die langsamste Option.

Die Farbe-Gruppe ermöglicht es Ihnen, die Farbe eines grafischen Objekts anzupassen.

• Bildfarbe erzwingen: koloriert das Grafikobjekt erneut. Verwenden Sie die Farbpalette im Dropdown-Menü Bildfarbe, um die passende Farbe für das jeweilige Objekt auf dem gedruckten Etikett auszuwählen.

  Hinweis

  Diese Option kann mit Farbdruckern verwendet werden, die die erweiterte Druckertreiberschnittstelle oder den Windows-Druckmodus nutzen.

Position

Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.

Die Gruppe Position legt die Position des Objekts fest.

• X und Y: Ankerpunktkoordinaten.

Die Gruppe Größe legt die Abmessungen des Objekts fest:

• Breite und Höhe: horizontale und vertikale Abmessungen des Objekts..

• Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung..

Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.

Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.

Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.

Die Optionen Relative Position legen die Position eines Objekts fest, wenn sich die Etikettengröße oder die Positionen von benachbarten Objekten während des Erstellungsvorgangs des Etiketts ändern.

• Horizontal relative Position aktivieren: aktiviert die horizontale relative Positionierung.

  • Relativ zum Etikettenrand: die Position des Objekts wird relativ zum Rand des Referenzetiketts festgelegt. Legen Sie den horizontalen Versatz für das Objekt in Bezug auf diesen Rand fest.

  • Relativ zu anderem Objekt: die Position des Objekts wird relativ zum Rand eines benachbarten Objekts festgelegt. Legen Sie den horizontalen Versatz für das Objekt in Bezug auf dieses Objekt fest.

  • Objekt: wählt das Referenzobjekt für horizontale relative Positionierung aus.

  • Rand: Referenzrand des benachbarten Objekts oder Etikettenrand (falls es keine anderen Objekte auf dem Etikett gibt) für die horizontale relative Positionierung.

  • Versatz: horizontaler Abstand vom Etikettenrand oder dem Ankerpunkt des Referenzobjekts.

• Vertikal relative Position aktivieren: aktiviert die vertikale relative Positionierung.

  • Relativ zum Etikettenrand: die Position des Objekts wird relativ zum Rand des Referenzetiketts festgelegt. Legen Sie den vertikalen Versatz für das Objekt in Bezug auf diesen Rand fest.

  • Relativ zu anderem Objekt: die Position des Objekts wird relativ zum Rand eines benachbarten Objekts festgelegt. Legen Sie den vertikalen Versatz für das Objekt in Bezug auf dieses Objekt fest.

  • Objekt: wählt das Referenzobjekt für vertikale relative Positionierung aus.

  • Rand: Referenzrand des benachbarten Objekts oder Etikettenrand (falls es keine anderen Objekte auf dem Etikett gibt) für die vertikale relative Positionierung.

  • Versatz: vertikaler Abstand vom Etikettenrand oder dem Ankerpunkt des Referenzobjekts.

Wenn Sie doppelseitige Etiketten erstellen, können Sie auch Objekte auf der anderen Seite des Etiketts als Referenzobjekte für relative Positionierung verwenden. In diesem Fall werden Objekte auf gegenüberliegenden Seiten zusammen verschoben, wenn Sie ihre Positionen ändern.

Die Registerkarte Grafische Größenänderung ist verfügbar, wenn das Bildobjekt mit einer Variablen verbunden wird. Diese Einstellungen legen fest, wie das Bildobjekt seine Größe zum Zeitpunkt des Drucks an die Quelldatei anpasst.

• Ursprüngliche Bildgröße behalten: deaktiviert die Größenänderung. Die Bildgröße bleibt unverändert.

• Größe proportional ändern: proportionale Änderung der Bildgröße. Das Seitenverhältnis des Bildes bleibt unverändert.

• Größe an Designgröße anpassen: ändert die horizontalen und vertikalen Abmessungen des Bildes, sodass es in das Auswahlfeld passt. Diese Option wird höchstwahrscheinlich zu einer Verzerrung des Bildes führen.

Originalgröße zeigt die Breite und Höhe vor der Größenänderung an. Auf ursprüngliche Bildgröße zurücksetzen bricht die Größenänderungs-Aktionen ab.

Allgemein

Das Allgemein-Tab identifiziert das Objekt und legt dessen Status fest.

Name legt eine eindeutige Objektkennung fest. Sie wird beim Definieren von Funktionen, Variablen, Skripten usw. für die Objektreferenzierung verwendet.

Beschreibung ermöglicht das Hinzufügen von Notizen und Anmerkungen für ein Objekt. Die Beschreibung erleichtert den Etikettendesign-Prozess.

Die Gruppe Status legt die Sichtbarkeit von Objekten in der Druckvorschau und auf gedruckten Etiketten fest.

• Not printable: verhindert, dass das Objekt gedruckt wird. Das Objekt ist in der Druckvorschau dennoch sichtbar und wirkt sich auf andere Objekte in relativer Positionierung aus. Diese Option ist beim Druck auf vorgefertigte oder vorlagenspezifische Etiketten nützlich.

• Sichtbar: wenn dieses Kontrollkästchen nicht aktiviert ist, erscheint das Objekt weder in der Druckvorschau noch auf dem gedruckten Etikett. Das Objekt wird behandelt, als wäre es nicht da.

• Bedingung: ermöglicht die Bearbeitung eines Objekts, wenn das Ergebnis der jeweiligen Bedingung "Wahr" lautet. Diese Einstellung gibt die Sichtbarkeit von Objekten beim Starten der Maske und bei Wertänderungen der verbundenen Variablen vor.

  Tipp

  Gleichheits- (=) und durchgestrichene Gleichheitszeichen (≠) dürfen in Objektsichtbarkeitsbedingungen verwendet werden. Klicken Sie auf die Schaltfläche Gleich/Ungleich, um das jeweilige Zeichen auszuwählen.

Option	Druckvorschau	Ausdruck	Relative Positionierung
Nicht druckbar (ausgewählt)	JA	NEIN	JA
Sichtbar (gelöscht)	NEIN	NEIN	NEIN
